Dischi, collimatori e righe per encoders







In questa pagina sono raccolti i modelli dei dischi e delle righe per encoder ottici rotativi e lineari che forniamo. Altri modelli sono disponibili su specifica richiesta.

La precisione dei dischi è molto importante, sia le tracce che realizzano i codici, che le dimensioni dei dischi e dei collimatori e le loro tolleranze devono essere molto ben curate soprattutto per gli encoder con numeri di impulsi per rivoluzione medio/alti.

Dischi standard (per encoders incrementali)
Numero impulsi: 100, 360, 400, 500, 512, 600, 1000, 1024, 1100, 1250, 1270, 1500, 1800, 2000, 2048, 2250, 2500, 3000, 3600, 4000, 4096, 5000, (7500), (8192), 9000, 10000 ppr. (altri su richiesta)
Diametro esterno: 42 mm.
Diametro interno: 12mm, 16.5mm, 18mm (altri disponibili su richiesta).
Spessore: 1 mm (altri disponibili su richiesta).
Vetro: floatglass (Borofloat, B270, ...).
Smusso di 45?x 0.2 mm sul perimetro esterno.
Copertura in cromo.
Disponibili come standard anche nel diametro 27 mm (ATTENZIONE: per ora richiesta una quantità min. 400-500 pz.)

Collimatori (o griglie) standard (incrementali)
Formato 12.0 mm x 8.0 mm x 1.0 mm.
Vetro floatglass.
Modello standard: sei finestre disposte secondo i vertici di un esagono (utilizzabile con il nostro fotosensore  MO-PFD06, MO-PFD06B, MO-AFD06)





Dischi e collimatori custom  Insieme di dischi in vetro, griglie di collimazione e fotosensori.
Dischi in metallo fotoinciso o elettroformati. Dischi in vetro di diverso spessore e diametro.

Altri modelli, disegni, spessori e vetri o metalli sono disponibili su richiesta e disegno specifico del cliente.

Collimatore standard (assoluto) Micropto
MO-VCA13 indicato per sensori ottici: MO-PFT13L, MO-PFT13S, MO-AFT13LMO-AFT13S
MO-MCA10 per array da 10 bit.



  Altri modelli, disegni, spessori e vetri o metalli sono disponibili su richiesta e disegno specifico del cliente.





Dischi specifici

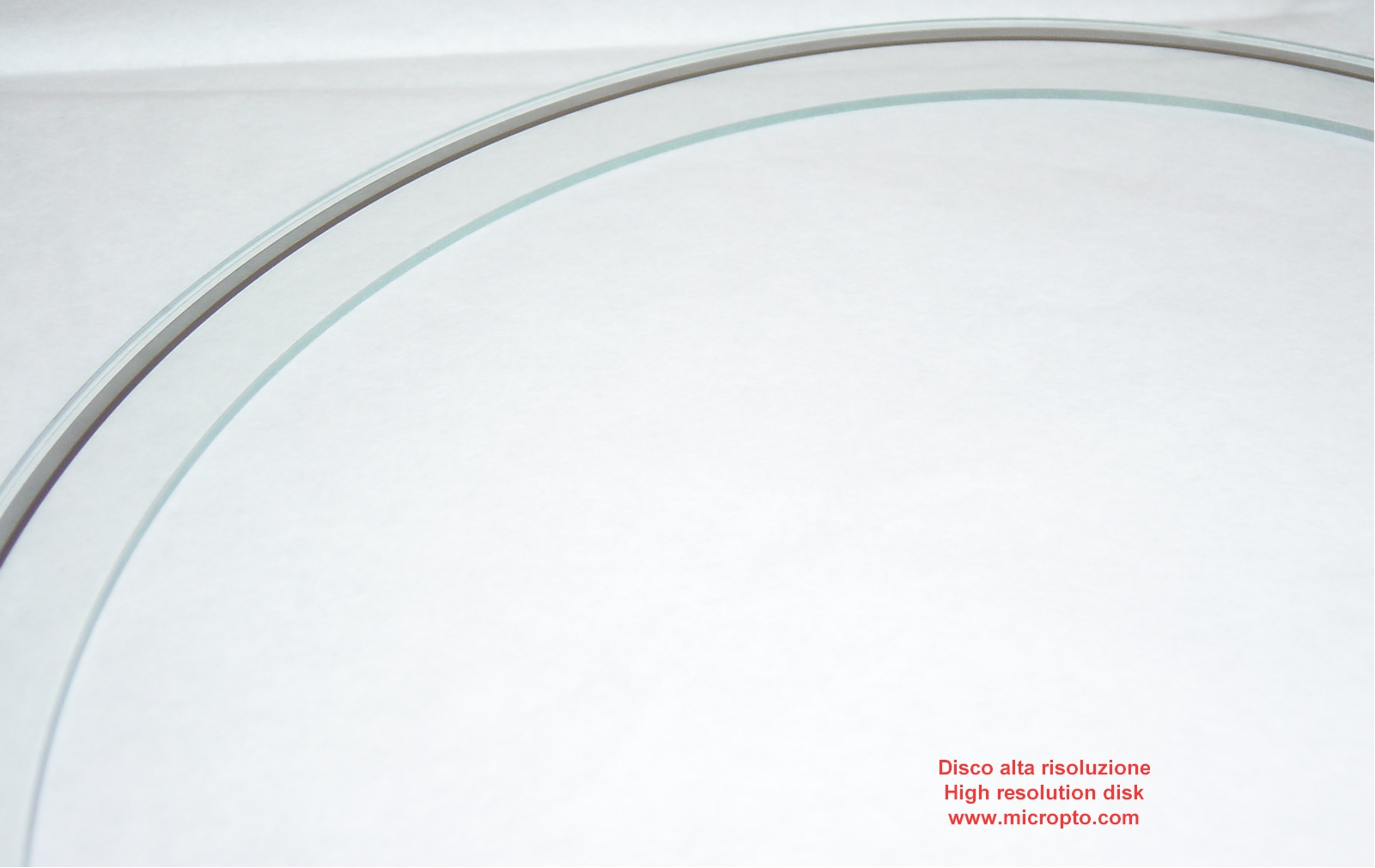

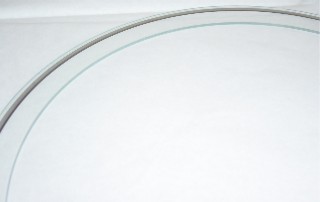

E' possibile realizzare qualsiasi disegno su vetro seguendo le specifiche del cliente. Dischi per encoder assoluti, brushless, incrementali, policodice,... Su qualsiasi diametro e spessore. E' sufficiente un disegno in formato CAD.

Contattateci per maggiori informazioni e aggiornamenti dei prodotti offerti.
